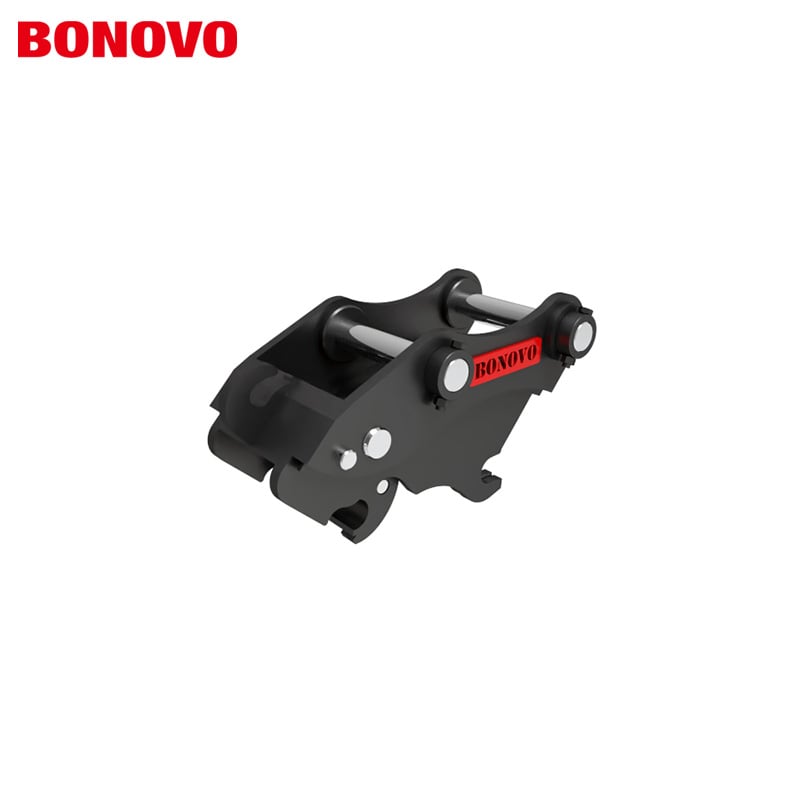

BONOVO MQC40 مرفق سريع الميكانيكي لحفار 1-4 طن

ملخص

النظام الكهربائي BONOVO تتكون أجهزة وصلة الربط السريعة الميكانيكية MQC40 عادةً من موصلات ثابتة وخطافات قفل ونوابض ضغط وأسطوانات هيدروليكية وصلة سريعة.

يتكون هيكل التوصيل الثابت من هيكل إطاري ملحوم بصفائح جانبية طولية وصفائح توصيل عرضية. الجانب الخلفي مزود بفتحات لتوصيل قضيب دلو الحفارة وقضيب التوصيل. يتصل الجزء الخلفي من لسان القفل المتحرك بجسم التوصيل الثابت من خلال عمود لسان القفل وغطاء العمود، ويمكنه الدوران حول محور دبوس لسان القفل. يوجد ثقب متصل بأسطوانة التحكم في الجزء الأوسط من لسان القفل. تُثبت أسطوانة التحكم بمفصلة مع الموصل الثابت من خلال الدبوس الخلفي لأسطوانة الزيت والدبوس الأمامي لأسطوانة الزيت على التوالي. يُوضع زنبرك الضغط على أسطوانة التحكم للتغلب على انزلاق جهاز العمل الناتج عن عطل مفاجئ في الأسطوانة الهيدروليكية.

التفاصيل الفنية

مزايا

التوافق الواسع:

يمكن أن تتوافق وصلات الربط الميكانيكية السريعة MQC40 بشكل مثالي مع الحفارات من مختلف العلامات التجارية والألوان من 1 إلى 40 طنًا، مما يحسن من إمكانية تطبيقها في سيناريوهات العمل المختلفة.

متين ودائم الاستخدام:

يضمن استخدام لوحة فولاذية عالية الجودة والقوة Q355+NM400 أن هيكلها قوي ومتين ويمكنها تحمل ظروف العمل القاسية، وبالتالي ضمان عمرها التشغيلي الطويل والمستقر.

السلامة:

تم تجهيزه بدبوس أمان لضمان عدم سقوط الملحق حتى لو فقدت أسطوانة الزيت وظيفتها، مما يحسن بشكل كبير من سلامة التشغيل.

عملية رفع مريحة:

تم تجهيز هذا الوصل السريع بخطاف رفع، مما يسهل عمليات الرفع، مما يجعل عملية العمل بأكملها أكثر سلاسة ويحسن كفاءة العمل.

التطبيقات

استبدال المرفق السريع:

أثناء تشغيل الحفارة، هناك حاجة إلى استبدال العديد من الملحقات بشكل متكرر، مثل الدلاء، ومطارق الكسارة، ومقابض الخشب، والممزق، وما إلى ذلك. يمكن للوصلة السريعة الميكانيكية أن تجعل عمليات الاستبدال هذه سريعة ومريحة، مما يحسن كفاءة العمل.

تحسين كفاءة العمل:

بفضل وصلة التوصيل السريع MQC40، يمكن للحفارة تغيير ملحقاتها بسرعة دون انقطاع التشغيل. بهذه الطريقة، يمكنها تبديل أوضاع العمل بسرعة أكبر عند تنفيذ مهام تشغيل متنوعة، مما يُحسّن كفاءة التشغيل الإجمالية.

تقليل كثافة العمالة:

تتطلب الطريقة التقليدية لاستبدال المرفقات عادة استخدام الأدوات والقوى العاملة، في حين تعمل الوصلات السريعة الميكانيكية على تبسيط هذه العملية، مما يجعل التشغيل أكثر بساطة ويقلل من كثافة العمالة.

التكيف مع احتياجات التشغيل المتنوعة:

بفضل خصائص التغيير السريع للوصلة الميكانيكية السريعة، تتكيف الحفارة بسهولة مع احتياجات التشغيل المختلفة. سواءً كان الأمر يتعلق بالحفر، أو التكسير، أو التحميل، أو أي عمليات أخرى، يمكن تغيير الملحقات بسرعة باستخدام الوصلات الميكانيكية السريعة.

تحسين السلامة:

يتم تصميم أجهزة الربط السريع الميكانيكية عادةً بآلية قفل أمان لضمان استقرار الملحق أثناء التشغيل، وتقليل مخاطر الحوادث الناجمة عن سقوط الملحق، وتحسين سلامة التشغيل.

آلية أو هيدروليكية؟

يقوم المفصل السريع الميكانيكي بضبط مسافة الكتلة المتحركة عن طريق تدوير برغي ميكانيكي، مما يتيح إمكانية فك وتثبيت أجزاء العمل الخاصة بالحفارة. مزايا هذا الأسلوب هي البنية البسيطة، التكلفة المنخفضة، وعدم الحاجة إلى تعديل الأنابيب. يمكن استخدامه فقط عن طريق وضع العمود. ومع ذلك، بسبب الحركة المتكررة شديدة الشدة لجزء العمل في الحفارة على المدى الطويل، فإن العيب الأساسي لهذا الأسلوب هو أنه قد يؤدي إلى تليين البرغي الميكانيكي وتكسير الخيط.

يُعدّ وصلة الربط الميكانيكية السريعة MQC40 مناسبةً للحالات التي لا تتطلب بيئة عمل كثيفة وتتطلب استبدالًا سريعًا لمعدات العمل، مثل مواقع البناء وغيرها من سيناريوهات العمل الأرضي. في بيئة التشغيل المعقدة، يُمكن للوصلة الهيدروليكية السريعة التكيف بشكل أفضل مع متطلبات العمل عالية الكثافة والتكرار، كما هو الحال في المجالات الصناعية الثقيلة كالمناجم والمحاجر.
